Chip-Thermistoren von TATEYAMA

TATEYAMA Logo

Die innovative und patentierte Fertigungstechnologie des japanischen Unternehmens TATEYAMA ermöglicht die Herstellung zuverlässiger SMD-Dickfilm-Thermistoren. Die Dicke des Bauteils ist nicht vom Widerstandswert abhängig, sondern gleichbleibend.



Eignung des Produkts



Besonders bei Applikationen, die eine hohe Genauigkeit fordern, ist die Langzeitstabilität des Sensors wichtig.



Die Thermistoren finden Anwendung bei:

  • Klimasteuerungen
  • Heizkostenverteilern
  • Weißer Ware
  • LED-Steuerungen
  • Power-Tools u.v.m.
TATEYAMA Thermistor

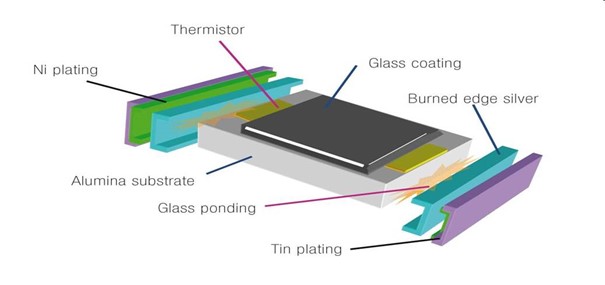

Abb. 1: Thermistor

Herausforderungen beim Einsatz von SMD-Thermistoren



Eine anfänglich niedrige Toleranz scheint „zwecklos“, wenn der Widerstandswert im Lauf der Zeit abweicht. Grund für Abweichungen bzw. Veränderungen bei keramischen Bauteilen kann Feuchtigkeit sein, die in das Bauteil eindringt. Die Dickfilm-SMD-Thermistoren von TATEYAMA sind auf einem Keramiksubstrat aufgebaut, wobei der Dickfilm mit einer allseitigen Glaspassivierung vor Feuchtigkeit geschützt wird (siehe Abbildung 1). Damit ergibt sich eine hohe mechanische Festigkeit sowie Zuverlässigkeit.



Produkt-Features auf einen Blick:

  • verfügbar ab 0,5% Toleranz
  • erhältlich in den Bauformen 0201 bis 0805
  • hohe mechanische Festigkeit und Zuverlässigkeit
  • Schutz des Keramiksubstrats durch Glaspassivierung
  • Einsatz bis zu 150°C
  • Möglichkeit der variablen Anpassung der R25- (100 Ω bis 2 MΩ) und B-Werte (2700 bis 5000  K) sowie der dazugehörigen Toleranzen  (±1  bis  ±10  Prozent)
  • Zertifizierung gem. IATS16949/AEC-Q 200

Über den Hersteller:



TATEYAMA KAGAKU INDUSTRY Co., Ltd. wurde 1958 in Japan gegründet. Die TATEYAMA KAGAKU Group besteht aus 14 lokalen und internationalen Unternehmen, die auf Design, Entwicklung, Herstellung und Verkauf von Elektronischen Bauteilen, Ausstattung für Fabrikautomation, Präzisions-Maschinenteile, Software-Entwicklung und neue Energiesysteme spezialisiert sind.



Das Unternehmen bietet mit seiner langjährigen, innovativen und patentierten Fertigungstechnologie eine hohe Fertigungstiefe. Alle Produktionsschritte werden „inhouse“ getätigt, was den Hersteller zu einem renommierten OEM und Tier-1-Lieferanten macht.

Sie möchten gerne mehr über TATEYAMA in Erfahrung bringen?

Oder Sie benötigen Datenblätter, Freigabemuster oder Beratung?

Zögern Sie nicht, uns zu kontaktieren.

Wir stehen gerne für nähere Auskunft bereit.
