Die SG73P-Serie hat eine 7-fache Impulsbelastbarkeit im Vergleich zu Standard-Flachchipwiderständen, sowie einen verbesserten ESD-Schutz. Aufgrund der speziellen Widerstandstrimmung ist auch eine höhere Dauerleistung möglich.
Die Type kann auf die Pads eines konventionellen Bauteils ähnlicher Größe gesetzt werden, wodurch sich die Leistung erhöht, ohne dass das PCB-Layout geändert werden muss.
Abb. 1: SG73P-Serie
Die wichtigsten Merkmale im Überblick:
- Hohe Impulsfestigkeit und Leistung (z.B. 500 W für 10 µs in 1210),
- hohe Zuverlässigkeit,
- Produkte mit bleifreien Anschlüssen zur Erfüllung von EU-weiten RoHS-Anforderungen,
- Betriebstemperatur bis 155°C,
- Toleranz von minimal ±0,5 %,
- Zulassung gemäß AEC-Q200,
- Temperaturkoeffizienten des Widerstands von ±100 ppm/K und ±200 ppm/K
mit Toleranzen von ±0,5 %, ±1 %, ±2 % und ±5 %, - in den folgenden Größen und Nennleistungen verfügbar:
0402 (0,2 W), 0603 (0,33 W), 0805 (0,5 W), 1206 (0,75 W) und 1210 (1 W). - Neue Baugröße 0402 mit 0,25W.
Abb. 2: Verhältnisübersicht von Nennleistung und Bauteilgröße

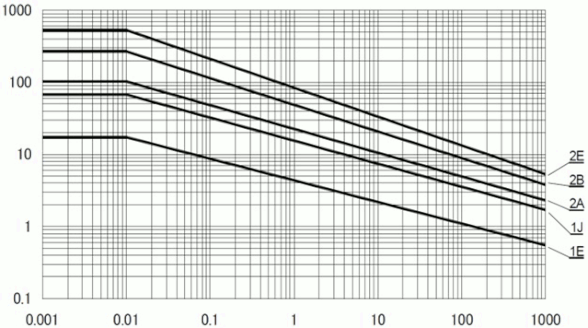

Abb. 3: Darstellung der maximalen Einzelpulsbelastung

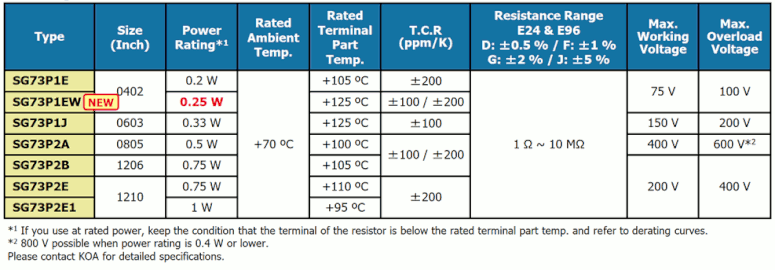

Abb. 4: Bestellinformation
Applikationsbeispiele:
Die SG73P-Serie bietet stabile und zuverlässige Performance in anspruchsvollen, impulsbelasteten Anwendungen wie:
- Netzteilen,
- Motorsteuerungen,
- Wechselrichtern,
- Messtechnik,
- Haushaltsgeräte,
- Smart Metering u.v.m.
Weitere Informationen wie Datenblätter, Freigabemuster, Bestellinformationen zu Lab Kits und Beratung erhalten Sie gerne bei AEK GmbH.
Über den Hersteller:
Die KOA Corporation wurde 1940 in Japan gegründet und ist inzwischen mit 23 Fabriken weltweit vertreten. Das Unternehmen beschäftigt etwa 4000 Mitarbeiter und hat seinen Schwerpunkt in der Entwicklung, Herstellung und Verkauf von elektronischen Komponenten. Inzwischen ist KOA einer der führenden Hersteller im Bereich der Passiven Bauelemente und ist weltweit unter den TOP 3 Widerstandsherstellern gereiht.
Das Headquarter befindet sich in Japan, Verkaufsstellen in Deutschland, USA, Thailand und Singapur. Die Produktion findet in Werken in Japan, Malaysia, China und Taiwan statt.
Das Unternehmen ist nach ISO 9001, ISO/TS16949, sowie ISO14001 zertifiziert.
Der Fokus von KOA liegt im Bereich der Widerstände. Die Bandbreite umfasst Dickfilm-Widerstände für die Anwendungsbereiche High Power, Anti-Surge, High Voltage, Low Ohm, Anti Sulfur, Embedded und High Precision. Eine immer wichtigere Rolle spielen Dünnfilm- und Strommeß-Widerstände (Shunt-Widerstände). Darüber hinaus führt KOA noch LTCC Substrate, Sicherungen, Varistoren, Induktivitäten Netzwerke und Sensoren.
